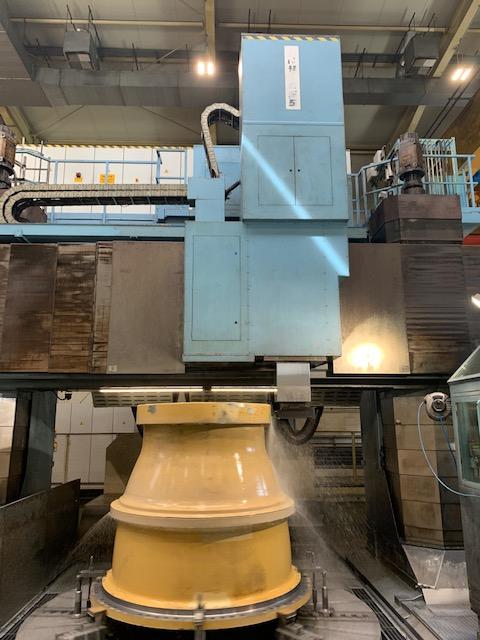

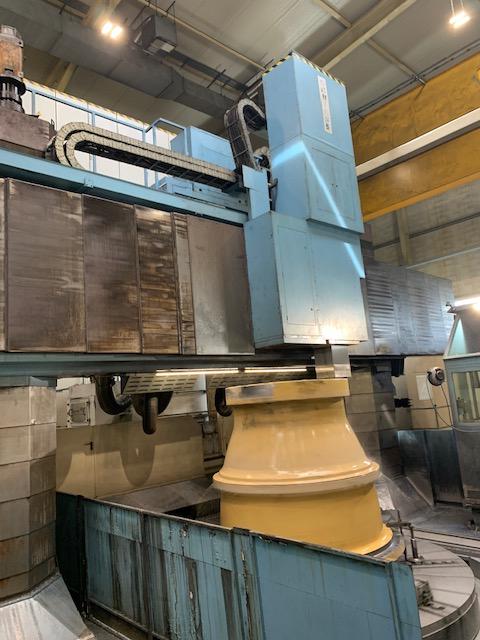

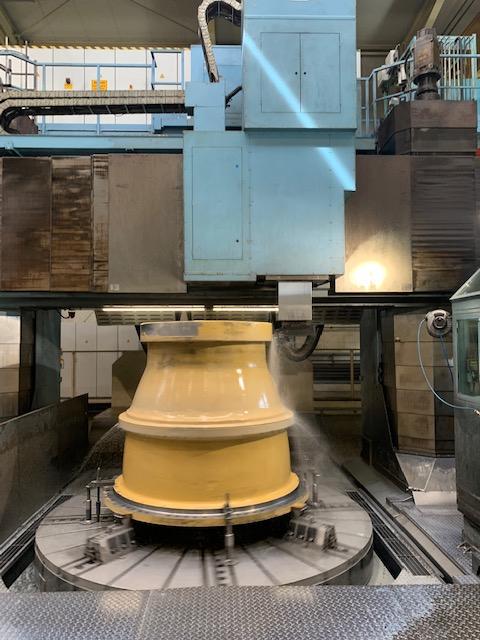

CNC turning and milling center - 5 Axis
Teklif ayrıntıları
Üretici firma
SCHIESS
Tip
VMG4 MA90
Inşaat yılı
2009
Teslimat süresi
hemen teslim edilebilir
Navlun tabanı
depo teslimat
Kontrol tipi
CNC
kontrol

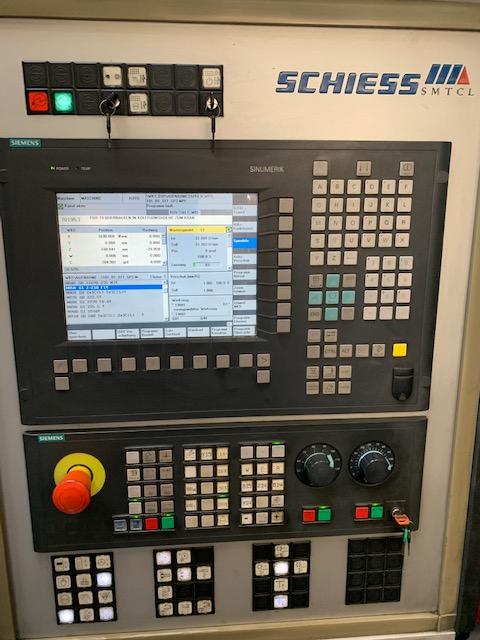

Siemens Sinumerik 840 D
Depolama yeri
Halberstadt
Menşei ülke
Deutschland
Dönüş çapı
5000 mm
Yatağın üzerinde dönme çapı
4000 mm
İşmili hızları
0 - 120 RPM
Sıkma çapı
4000 mm
Çapraz yol
420 x 340 mm
Maksimum iş parçası yüksekliği
3000 mm
Ana tahrik
52 kW
Maksimum Gerilim
120000 N-
Azami yük
50 t
Tahrik gücü - tablo
110 kW
Maksimum tork ön plakası
100 kNm
Daha fazla bilgi

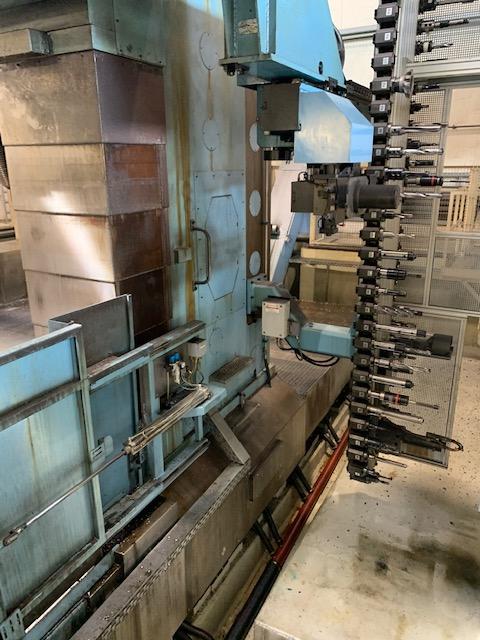

Automatic tool changer with 80 positions
(AAC) Automatic attachment changer for 6 milling heads
Live spindle

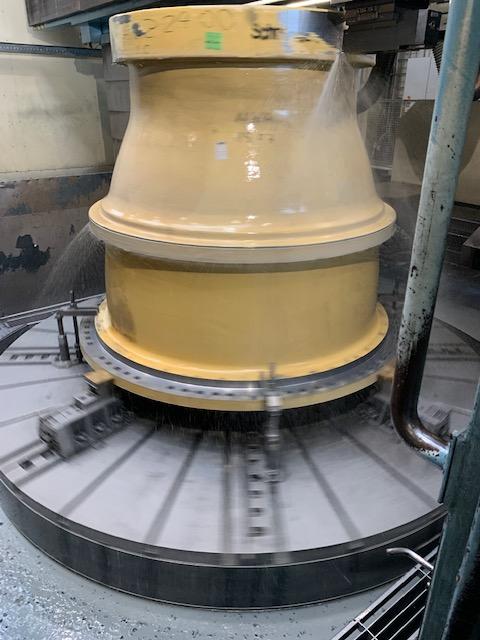

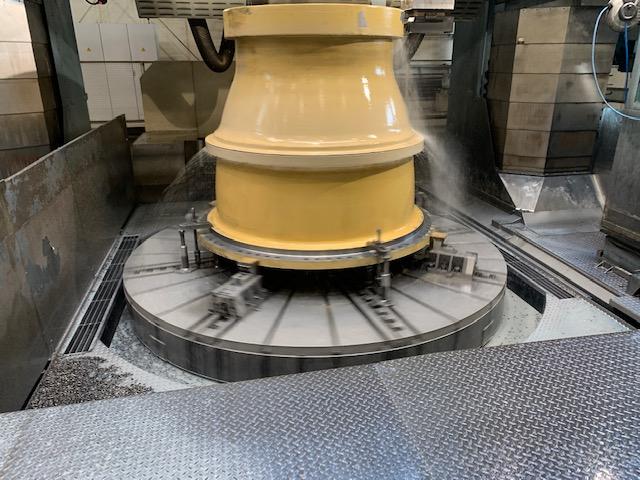

C-axis table
Travel of the Y-axis gantry columns
Drilling and milling head (master head principle)
Straight drilling and milling head GB-1B
Renishaw RBP 60 touch probe
Hand terminal
Teleservice
Internal and external coolant

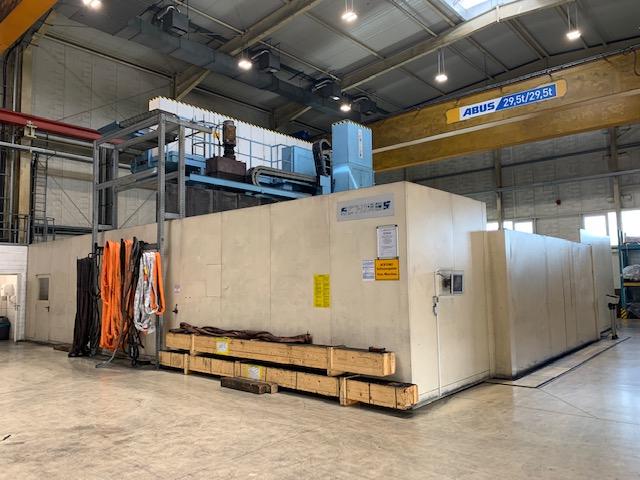

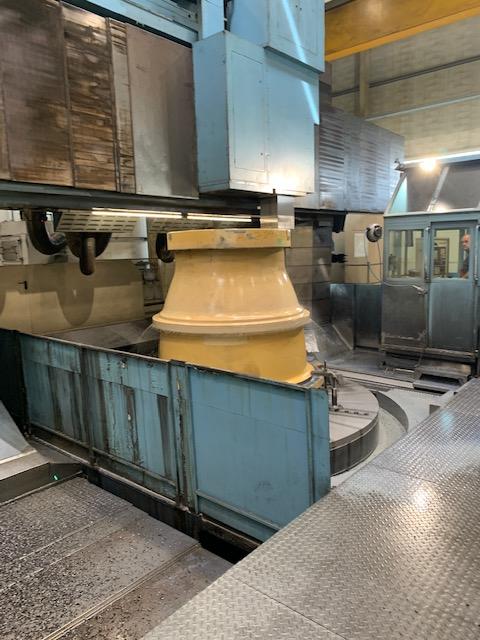

Operator cabin
Chip conveyor
SADDLE (X-AXIS):
Horizontal movement from the center to the right side 4,800 mm
Horizontal movement from the center to the left side 3,100 mm
Vertical distance between the saddle rails 1,400 mm
Speed / range 0 - 16,000 mm / min
GANTRY TRAVEL (Y-AXIS):
Gantry stroke 5,000 mm
Feed 0 - 16,000 mm / min
RAM (Z-AXIS):
Maximum cutting force when turning 60 Kn
Enter minimum bore 550 mm
Guide length 1,600 mm
Speed / feed range 0 - 16,000 mm/min
Spindle speeds:
Range 1 0 - 180 - 520 rpm
Range 2 0 - 1,100 - 3,150 rpm
Spindle torque:
Range 1 2,400 - 2,400 - 850 Nm
Range 2 450 - 450 - 160 kNm
(AAC) Automatic attachment changer for 6 milling heads
Live spindle
C-axis table
Travel of the Y-axis gantry columns
Drilling and milling head (master head principle)
Straight drilling and milling head GB-1B
Renishaw RBP 60 touch probe
Hand terminal
Teleservice
Internal and external coolant
Operator cabin
Chip conveyor
SADDLE (X-AXIS):
Horizontal movement from the center to the right side 4,800 mm
Horizontal movement from the center to the left side 3,100 mm
Vertical distance between the saddle rails 1,400 mm
Speed / range 0 - 16,000 mm / min
GANTRY TRAVEL (Y-AXIS):
Gantry stroke 5,000 mm
Feed 0 - 16,000 mm / min
RAM (Z-AXIS):
Maximum cutting force when turning 60 Kn
Enter minimum bore 550 mm
Guide length 1,600 mm
Speed / feed range 0 - 16,000 mm/min
Spindle speeds:
Range 1 0 - 180 - 520 rpm
Range 2 0 - 1,100 - 3,150 rpm
Spindle torque:
Range 1 2,400 - 2,400 - 850 Nm
Range 2 450 - 450 - 160 kNm
